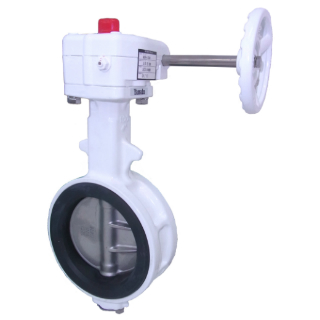

製品詳細：NGR-SN
製品概要
 |
製品記号 | NGR-SN | ||
|---|---|---|---|---|
| 製品名 | JIS B 2032適合品ナイロンライニング ギア操作式バタフライバルブ | |||
| 素材 | ダクタイル鋳鉄 | |||
| 種別 | バタフライバルブ | |||
| 管接続 | ウェハー | |||
| 呼び圧力 | 5K／10K | |||
| 使用温度範囲 | -10℃〜80℃ | |||
| 最大許容圧力 | 1.0MPa（連続使用温度範囲：0℃〜60℃） | |||
| 認定 | JIS B 2032適合品 | |||
| 材質 | 本体 | FCD450-10（ナイロンライニング） | 備考 | ギア式。 |
| ふた | ||||
| 弁棒 | SUS420J2 | |||
| スピンドル | ||||
| ヒンジピン | ||||
| 弁体 | SCS14 | |||
| シート | NBR | |||
| スクリーン | ||||
| コア | ||||
| ガスケット | ||||
| ボア経 | ||||
| 仕様アイコン |
仕様アイコンをクリックすると「アイコン説明」をポップアップウインドウで見ることができます。 |
|||
製品サイズ
| 呼び径 | 寸法 | |||||
|---|---|---|---|---|---|---|
 |
||||||
| inch | mm | L | H | D または A | プラグ | 駆動部 |
| 2 | 50A | 43 | 162 | 70 | ||
| 2 1/2 | 65A | 46 | 175 | 70 | ||
| 3 | 80A | 46 | 183 | 100 | ||
| 4 | 100A | 52 | 194 | 100 | ||
| 5 | 125A | 56 | 221 | 125 | ||
| 6 | 150A | 56 | 232 | 125 | ||
| 8 | 200A | 60 | 263 | 200 | ||
| 10 | 250A | 68 | 316 | 200 | ||
| 12 | 300A | 78 | 350.5 | 200 | ||
圧力損失ー流量線図（PDF）
| ダウンロード | 備考 |
|---|---|
| 圧力損失表をダウンロード |
取扱説明書
| 品名 | 日本語版 | 英語版 |
|---|---|---|
| バタフライバルブの取扱説明書 | 取扱説明書をダウンロード |
CAD（DXF）
| サイズ | 備考 | 日本語版 | 英語版 |
|---|---|---|---|
| 50 | CADをダウンロード | ||
| 65 | CADをダウンロード | ||
| 80 | CADをダウンロード | ||
| 100 | CADをダウンロード | ||
| 125 | CADをダウンロード | ||
| 150 | CADをダウンロード | ||
| 200 | CADをダウンロード | ||
| 250 | CADをダウンロード | ||
| 300 | CADをダウンロード |
