製品詳細：D10GOH

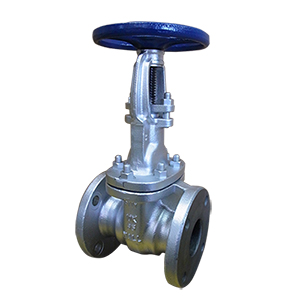

製品概要
 |
製品記号 | D10GOH | ||
|---|---|---|---|---|
| 製品名 | ダクタイル鋳鉄10Kフランジ形外ねじ仕切弁 | |||
| 素材 | ダクタイル鋳鉄 | |||
| 種別 | ゲートバルブ | |||
| 管接続 | フランジ | |||
| 呼び圧力 | 10K | |||
| 使用温度範囲 | ||||
| 最大許容圧力 | 220℃以下の油・蒸気・脈動水：1.2MPa、120℃以下の静流水：1.4MPa | |||
| 認定 | ||||
| 材質 | 本体 | FCD-S | 備考 | 外ねじ。※40Aは、特殊製品対応品となります。 |
| ふた | FCD-S | |||
| 弁棒 | SUS403又はSUS410 | |||
| スピンドル | ||||
| ヒンジピン | ||||
| 弁体 | 65A以下：SCS1、80A〜200A：SUS403又はSUS410、250A,300A：S25C又はA105 | |||
| シート | SUS403又はSUS410 | |||
| スクリーン | ||||
| コア | ||||
| ガスケット | ノンアスベスト | |||
| ボア経 | ||||
| 仕様アイコン |
仕様アイコンをクリックすると「アイコン説明」をポップアップウインドウで見ることができます。 |
|||
製品サイズ
| 呼び径 | 寸法 | |||||
|---|---|---|---|---|---|---|
 |
||||||
| inch | mm | L | H | D または A | プラグ | 駆動部 |
| 1 1/2 | 40A | 165 | 315 | 160 | ||
| 2 | 50A | 178 | 360 | 180 | ||
| 2 1/2 | 65A | 190 | 425 | 180 | ||
| 3 | 80A | 203 | 480 | 224 | ||
| 4 | 100A | 229 | 580 | 250 | ||
| 5 | 125A | 254 | 675 | 300 | ||
| 6 | 150A | 267 | 780 | 300 | ||
| 8 | 200A | 292 | 985 | 315 | ||
| 10 | 250A | 330 | 1195 | 450 | ||
| 12 | 300A | 356 | 1410 | 560 | ||
圧力損失ー流量線図（PDF）
| ダウンロード | 備考 |
|---|---|
| 圧力損失表をダウンロード |
CAD（DXF）
| サイズ | 備考 | 日本語版 | 英語版 |
|---|---|---|---|
| 50 | CADをダウンロード | ||
| 65 | CADをダウンロード | ||
| 80 | CADをダウンロード | ||
| 100 | CADをダウンロード | ||
| 125 | CADをダウンロード | ||
| 150 | CADをダウンロード | ||
| 200 | CADをダウンロード | ||
| 250 | CADをダウンロード | ||
| 300 | CADをダウンロード |
