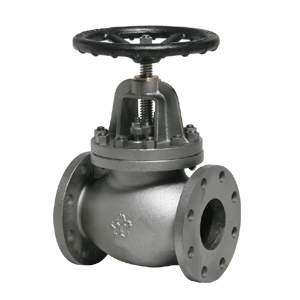

製品詳細：D16S
製品概要
 |
製品記号 | D16S | ||
|---|---|---|---|---|
| 製品名 | JV4-3 ダクタイル鋳鉄16Kフランジ形玉形弁 | |||
| 素材 | ダクタイル鋳鉄 | |||
| 種別 | ストップバルブ | |||
| 管接続 | フランジ | |||
| 呼び圧力 | 16K | |||
| 使用温度範囲 | ||||
| 最大許容圧力 | 220℃以下の油・蒸気・脈動水：2.0MPa、120℃以下の静流水：2.2MPa | |||
| 認定 | JV4-3 | |||
| 材質 | 本体 | FCD450-10 | 備考 | 外ねじ |
| ふた | FCD450-10 | |||
| 弁棒 | SUS403 | |||
| スピンドル | ||||
| ヒンジピン | ||||
| 弁体 | 65A以下：SUS403、80A以上 ：FCD450-10 | |||
| シート | SUS403 | |||
| スクリーン | ||||
| コア | ||||
| ガスケット | ノンアスベスト | |||
| ボア経 | ||||
| 仕様アイコン |
仕様アイコンをクリックすると「アイコン説明」をポップアップウインドウで見ることができます。 |
|||
製品サイズ
| 呼び径 | 寸法 | |||||
|---|---|---|---|---|---|---|
 |
||||||
| inch | mm | L | H | D または A | プラグ | 駆動部 |
| 2 | 50A | 203 | 285 | 180 | ||
| 2 1/2 | 65A | 216 | 305 | 180 | ||
| 3 | 80A | 241 | 336 | 224 | ||
| 4 | 100A | 292 | 383 | 280 | ||
| 5 | 125A | 356 | 436 | 300 | ||
| 6 | 150A | 406 | 506 | 355 | ||
| 8 | 200A | 495 | 609 | 450 | ||
圧力損失ー流量線図（PDF）
| ダウンロード | 備考 |
|---|---|
| 圧力損失表をダウンロード |
CAD（DXF）
| サイズ | 備考 | 日本語版 | 英語版 |
|---|---|---|---|
| 50 | CADをダウンロード | ||
| 65 | CADをダウンロード | ||
| 80 | CADをダウンロード | ||
| 100 | CADをダウンロード | ||
| 125 | CADをダウンロード | ||
| 150 | CADをダウンロード | ||
| 200 | CADをダウンロード |
