製品詳細：D20SOH

製品概要

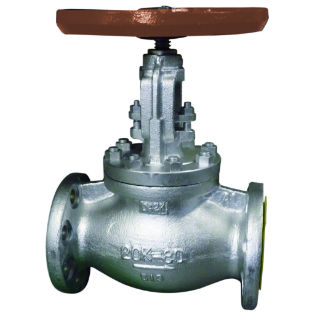

製品写真を拡大してご覧いただけます			製品記号	D20SOH
			製品名	ダクタイル鋳鉄20Kフランジ形外ねじ玉形弁
			素材	ダクタイル鋳鉄
			種別	ストップバルブ
			管接続	フランジ
			呼び圧力	20K
			使用温度範囲
			最大許容圧力	220℃以下の油・蒸気・脈動水：2.5MPa、120℃以下の静流水：2.8MPa
			認定
材質	本体	FCD-S	備考	納期問い合わせ。
	ふた	FCD-S
	弁棒	SUS403又はSUS410
	スピンドル
	ヒンジピン
	弁体	S25C
	シート	50A：SUS403又はSUS410，65A以上：S28C又はS
	スクリーン
	コア
	ガスケット	ノンアスベスト
ボア経
仕様アイコン	仕様アイコンをクリックすると「アイコン説明」をポップアップウインドウで見ることができます。

製品サイズ

呼び径		寸法
inch	mm	L	H	D または A	プラグ	駆動部
2	50A	267	329	224
2 1/2	65A	292	355	250
3	80A	318	390	300
4	100A	356	445	315
5	125A	400	515	355
6	150A	444	595	400
8	200A	559	685	450
