製品詳細：D20LCH

製品概要

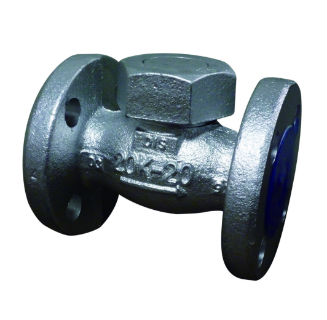

製品写真を拡大してご覧いただけます			製品記号	D20LCH
			製品名	ダクタイル鋳鉄20Kフランジ形リフト逆止め弁
			素材	ダクタイル鋳鉄
			種別	リフトチェッキ
			管接続	フランジ
			呼び圧力	20K
			使用温度範囲
			最大許容圧力	220℃以下の油・蒸気・脈動水：2.5MPa、120℃以下の静流水：2.8MPa
			認定
材質	本体	FCD-S	備考	納期問い合わせ。
	ふた	SCS1
	弁棒
	スピンドル
	ヒンジピン
	弁体	SUS403又はSUS410
	シート	SUS403又はSUS410
	スクリーン
	コア
	ガスケット	ノンアスベスト
ボア経
仕様アイコン	仕様アイコンをクリックすると「アイコン説明」をポップアップウインドウで見ることができます。

製品サイズ

呼び径		寸法
inch	mm	L	H	D または A	プラグ	駆動部
1/2	15A	110	49
3/4	20A	120	51
1	25A	130	58
1 1/4	32A	160	66
1 1/2	40A	180	75
2	50A	230	86
