製品詳細：S10GB

製品概要

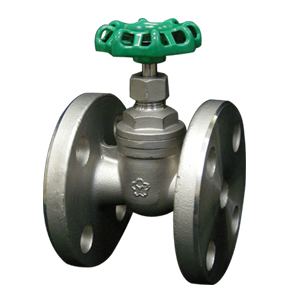

製品写真を拡大してご覧いただけます			製品記号	S10GB
			製品名	ステンレス鋼10Kフランジ形内ねじ仕切弁
			素材	ステンレス
			種別	ゲートバルブ
			管接続	フランジ
			呼び圧力	10K
			使用温度範囲
			最大許容圧力	120℃以下の水：1.4MPa、150℃以下の蒸気：0.4MPa
			認定	JV8-1
材質	本体	SCS13A	備考	内ねじ。弁棒非上昇式。
	ふた	SCS13A
	弁棒	SUS304
	スピンドル
	ヒンジピン
	弁体	SCS14A
	シート
	スクリーン
	コア
	ガスケット	R-PTFE
ボア経
仕様アイコン	仕様アイコンをクリックすると「アイコン説明」をポップアップウインドウで見ることができます。

製品サイズ

呼び径		寸法
inch	mm	L	H	D または A	プラグ	駆動部
1/2	15A	80	87	55
3/4	20A	90	98	63
1	25A	100	106	70
1 1/4	32A	110	125	80
1 1/2	40A	125	139	80
2	50A	140	163	90
