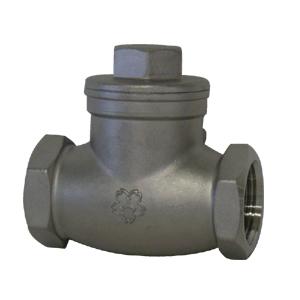

製品詳細：S10SC
製品概要
 |
製品記号 | S10SC | ||
|---|---|---|---|---|
| 製品名 | JV8-1 ステンレス鋼10Kねじ込み形スイング逆止め弁 | |||
| 素材 | ステンレス | |||
| 種別 | スイングチェッキ | |||
| 管接続 | ねじ込み | |||
| 呼び圧力 | 10K | |||
| 使用温度範囲 | ||||
| 最大許容圧力 | 120℃以下の水：1.4MPa、150℃以下の蒸気：0.4MPa | |||
| 認定 | JV8-1 | |||
| 材質 | 本体 | SCS13A | 備考 | |
| ふた | SCS13A | |||
| 弁棒 | ||||
| スピンドル | ||||
| ヒンジピン | SUS316 | |||
| 弁体 | SCS13A | |||
| シート | ||||
| スクリーン | ||||
| コア | ||||
| ガスケット | ノンアスベスト | |||
| ボア経 | ||||
| 仕様アイコン |
仕様アイコンをクリックすると「アイコン説明」をポップアップウインドウで見ることができます。 |
|||
製品サイズ
| 呼び径 | 寸法 | |||||
|---|---|---|---|---|---|---|
 |
||||||
| inch | mm | L | H | D または A | プラグ | 駆動部 |
| 1/2 | 15A | 65 | 43.5 | |||
| 3/4 | 20A | 80 | 49 | |||
| 1 | 25A | 90 | 58 | |||
| 1 1/4 | 32A | 105 | 64.5 | |||
| 1 1/2 | 40A | 120 | 73.5 | |||
| 2 | 50A | 140 | 86 | |||
圧力損失ー流量線図（PDF）
| ダウンロード | 備考 |
|---|---|
| 圧力損失表をダウンロード |
CAD（DXF）
| サイズ | 備考 | 日本語版 | 英語版 |
|---|---|---|---|
| 15 | CADをダウンロード | ||
| 20 | CADをダウンロード | ||
| 25 | CADをダウンロード | ||
| 32 | CADをダウンロード | ||
| 40 | CADをダウンロード | ||
| 50 | CADをダウンロード |
