製品詳細：S10YA

製品概要

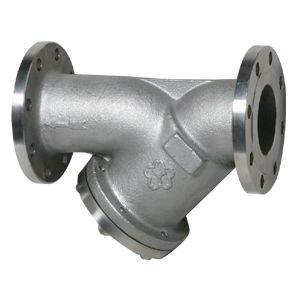

製品写真を拡大してご覧いただけます			製品記号	S10YA
			製品名	ステンレス鋼10Kフランジ形Ｙ形ストレーナ
			素材	ステンレス
			種別	Y形ストレーナ
			管接続	フランジ
			呼び圧力	10K
			使用温度範囲
			最大許容圧力	180℃以下：1.2MPa、120℃以下：1.4MPa
			認定	JV8-2
材質	本体	SCS13A	備考	標準品のスクリーンは40メッシュです。
	ふた	SCS13A
	弁棒
	スピンドル
	ヒンジピン
	弁体
	シート
	スクリーン	SUS304
	コア
	ガスケット	ノンアスベスト
ボア経
仕様アイコン	仕様アイコンをクリックすると「アイコン説明」をポップアップウインドウで見ることができます。

製品サイズ

呼び径		寸法
inch	mm	L	H	D または A	プラグ	駆動部
2 1/2	65A	270	145		Rc3/8
3	80A	290	196		Rc3/8
4	100A	350	222		Rc1/2
5	125A	390	263		Rc1/2
6	150A	440	291		Rc1/2
