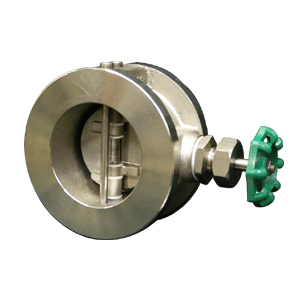

製品詳細：S10WC
製品概要
 |
製品記号 | S10WC | ||
|---|---|---|---|---|
| 製品名 | <衝撃吸収式>ステンレス10Kウェハーチェッキ | |||
| 素材 | ステンレス | |||
| 種別 | ウェハーチェッキ | |||
| 管接続 | ウェハー | |||
| 呼び圧力 | 10K | |||
| 使用温度範囲 | ||||
| 最大許容圧力 | 100℃以下の脈動水：1.0MPa、100℃以下の静流水：1.4MPa、空気：1.0MPa | |||
| 認定 | JV8-1 | |||
| 材質 | 本体 | SCS13A | 備考 | 給湯ラインには、S10WC-Bをお勧めします。40℃を越える塩素を含む水でのご使用の場合は、給湯用をお勧めします。油を含む流体ではEPDMシートはご使用出来ません。 |
| ふた | ||||
| 弁棒 | SUS304 | |||
| スピンドル | ||||
| ヒンジピン | SUS304 | |||
| 弁体 | SCS13A | |||
| シート | EPDM | |||
| スクリーン | ||||
| コア | ||||
| ガスケット | ||||
| ボア経 | ||||
| 仕様アイコン |
仕様アイコンをクリックすると「アイコン説明」をポップアップウインドウで見ることができます。 |
|||
製品サイズ
| 呼び径 | 寸法 | |||||
|---|---|---|---|---|---|---|
 |
||||||
| inch | mm | L | H | D または A | プラグ | 駆動部 |
| 2 | 50A | 60 | 128 | 55 | ||
| 2 1/2 | 65A | 67 | 137 | 55 | ||
| 3 | 80A | 73 | 144 | 55 | ||
| 4 | 100A | 73 | 157 | 55 | ||
| 5 | 125A | 86 | 172 | 55 | ||
| 6 | 150A | 98 | 187 | 55 | ||
| 8 | 200A | 127 | 215 | 55 | ||
圧力損失ー流量線図（PDF）
| ダウンロード | 備考 |
|---|---|
| 圧力損失表をダウンロード |
図面（PDF）
| サイズ | 備考 | 日本語版 | 英語版 |
|---|---|---|---|
| 050-200 | 図面をダウンロード | 図面をダウンロード | |
| 050-200 | S10WCL/低トルク | 図面をダウンロード | |
| 050-200 | S10WCH/高トルク | 図面をダウンロード |
CAD（DXF）
| サイズ | 備考 | 日本語版 | 英語版 |
|---|---|---|---|
| 50 | 低トルク，高トルクと共用 | CADをダウンロード | |
| 65 | 低トルク，高トルクと共用 | CADをダウンロード | |
| 80 | 低トルク，高トルクと共用 | CADをダウンロード | |
| 100 | 低トルク，高トルクと共用 | CADをダウンロード | |
| 125 | 低トルク，高トルクと共用 | CADをダウンロード | |
| 150 | 低トルク，高トルクと共用 | CADをダウンロード | |
| 200 | 低トルク，高トルクと共用 | CADをダウンロード |
