製品詳細：D20WC
製品概要
 |
製品記号 | D20WC | ||
|---|---|---|---|---|

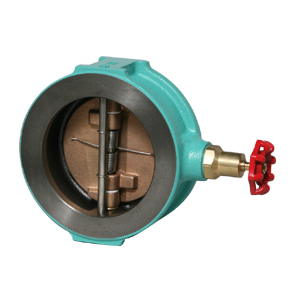

| 製品名 | <衝撃吸収式>ダクタイル鋳鉄20Kウェハーチェッキ | |||
| 素材 | ダクタイル鋳鉄 | |||
| 種別 | ウェハーチェッキ | |||
| 管接続 | ウェハー | |||
| 呼び圧力 | 20K | |||
| 使用温度範囲 | ||||
| 最大許容圧力 | 100℃以下の静流水：2.8MPa、100℃以下の脈動水：2.0MPa、空気：1.0MPa | |||
| 認定 | ||||
| 材質 | 本体 | FCD-S | 備考 | 衝撃吸収式。スプリング仕様。 |
| ふた | ||||
| 弁棒 | ||||
| スピンドル | ||||
| ヒンジピン | SUS304 | |||
| 弁体 | 150A以下 CAC406、200A以上 CAC703 | |||
| シート | EPDM | |||
| スクリーン | ||||
| コア | ||||
| ガスケット | ノンアスベスト | |||
| ボア経 | ||||
| 仕様アイコン |
仕様アイコンをクリックすると「アイコン説明」をポップアップウインドウで見ることができます。 |
|||
製品サイズ
| 呼び径 | 寸法 | |||||
|---|---|---|---|---|---|---|
 |
||||||
| inch | mm | L | H | D または A | プラグ | 駆動部 |
| 2 | 50A | 54 | 132.5 | 55 | ||
| 2 1/2 | 65A | 60 | 146.5 | 55 | ||
| 3 | 80A | 67 | 153.5 | 55 | ||
| 4 | 100A | 67 | 166.5 | 55 | ||
| 5 | 125A | 83 | 180.5 | 55 | ||
| 6 | 150A | 95 | 205.5 | 55 | ||
| 8 | 200A | 127 | 231.5 | 55 | ||
| 10 | 250A | 140 | 264 | 55 | ||
圧力損失ー流量線図（PDF）
| ダウンロード | 備考 |
|---|---|
| 圧力損失表をダウンロード | ※D20WC |
| 圧力損失表をダウンロード | ※D20WCH |
CAD（DXF）
| サイズ | 備考 | 日本語版 | 英語版 |
|---|---|---|---|
| 50 | 低トルク，高トルクと共用 | CADをダウンロード | |
| 65 | 低トルク，高トルクと共用 | CADをダウンロード | |
| 80 | 低トルク，高トルクと共用 | CADをダウンロード | |
| 100 | 低トルク，高トルクと共用 | CADをダウンロード | |
| 125 | 低トルク，高トルクと共用 | CADをダウンロード | |
| 150 | 低トルク，高トルクと共用 | CADをダウンロード | |
| 200 | 低トルク，高トルクと共用 | CADをダウンロード | |
| 250 | 低トルク，高トルクと共用 | CADをダウンロード |
