製品詳細：D10GB

製品概要

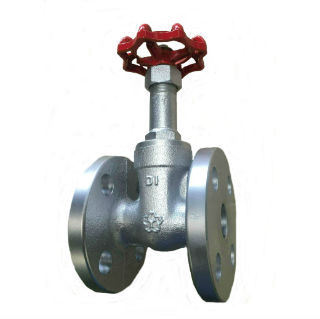

製品写真を拡大してご覧いただけます			製品記号	D10GB
			製品名	ダクタイル鋳鉄10Kフランジ形仕切弁
			素材	ダクタイル鋳鉄
			種別	ゲートバルブ
			管接続	フランジ
			呼び圧力	10K
			使用温度範囲
			最大許容圧力	220℃以下の油・蒸気・脈動水：1.2MPa、120℃以下の静流水：1.4MPa
			認定
材質	本体	FCD450	備考	内ねじ
	ふた	FCD450
	弁棒	SUS403
	スピンドル
	ヒンジピン
	弁体	SCS1
	シート	SUS403
	スクリーン
	コア
	ガスケット	ノンアスベスト
ボア経
仕様アイコン	仕様アイコンをクリックすると「アイコン説明」をポップアップウインドウで見ることができます。

製品サイズ

呼び径		寸法
inch	mm	L	H	D または A	プラグ	駆動部
1/2	15A	90	153	70
3/4	20A	100	176	80
1	25A	110	203	90
1 1/4	32A	120	238	100
1 1/2	40A	130	278	125
2	50A	140	319	140
