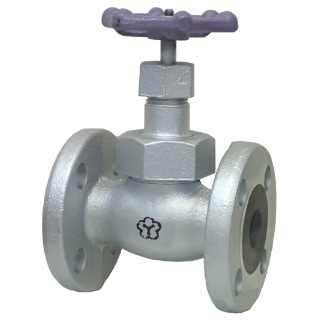

製品詳細：D16SH
製品概要
 |
製品記号 | D16SH | ||
|---|---|---|---|---|
| 製品名 | ダクタイル鋳鉄16Kフランジ形内ねじ玉形弁 | |||
| 素材 | ダクタイル鋳鉄 | |||
| 種別 | ストップバルブ | |||
| 管接続 | フランジ | |||
| 呼び圧力 | 16K | |||
| 使用温度範囲 | ||||
| 最大許容圧力 | 220℃以下の油・蒸気・脈動水：2.0MPa、120℃以下の静流水：2.2MPa | |||
| 認定 | ||||
| 材質 | 本体 | FCD-S | 備考 | 鋳出しは20K表示になります。 |
| ふた | FCD-S | |||
| 弁棒 | SUS403又はSUS410 | |||
| スピンドル | ||||
| ヒンジピン | ||||
| 弁体 | SUS403又はSUS410 | |||
| シート | SUS403又はSUS410 | |||
| スクリーン | ||||
| コア | ||||
| ガスケット | ノンアスベスト | |||
| ボア経 | ||||
| 仕様アイコン |
仕様アイコンをクリックすると「アイコン説明」をポップアップウインドウで見ることができます。 |
|||
製品サイズ
| 呼び径 | 寸法 | |||||
|---|---|---|---|---|---|---|
 |
||||||
| inch | mm | L | H | D または A | プラグ | 駆動部 |
| 1/2 | 15A | 110 | 135 | 80 | ||
| 3/4 | 20A | 120 | 145 | 100 | ||
| 1 | 25A | 130 | 170 | 120 | ||
| 1 1/4 | 32A | 160 | 180 | 120 | ||
| 1 1/2 | 40A | 180 | 195 | 140 | ||
| 2 | 50A | 230 | 225 | 180 | ||
圧力損失ー流量線図（PDF）
| ダウンロード | 備考 |
|---|---|
| 圧力損失表をダウンロード |
図面（PDF）
| サイズ | 備考 | 日本語版 | 英語版 |
|---|---|---|---|
| 015-050 | 図面をダウンロード |
CAD（DXF）
| サイズ | 備考 | 日本語版 | 英語版 |
|---|---|---|---|
| 15 | CADをダウンロード | ||
| 20 | CADをダウンロード | ||
| 25 | CADをダウンロード | ||
| 32 | CADをダウンロード | ||
| 40 | CADをダウンロード | ||
| 50 | CADをダウンロード |
