製品詳細：D16SSH

製品概要

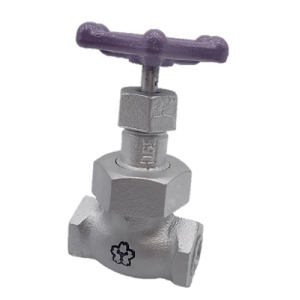

製品写真を拡大してご覧いただけます			製品記号	D16SSH
			製品名	ダクタイル鋳鉄16Kねじ込み形内ねじ玉形弁
			素材	ダクタイル鋳鉄
			種別	ストップバルブ
			管接続	ねじ込み
			呼び圧力	16K
			使用温度範囲
			最大許容圧力	220℃以下の油・蒸気・脈動水：2.0MPa、120℃以下の静流水：2.2MPa
			認定
材質	本体	FCD-S	備考	内ねじ
	ふた	FCD-S
	弁棒	SUS403又はSUS410
	スピンドル
	ヒンジピン
	弁体	SUS403又はSUS410
	シート	SUS403又はSUS410
	スクリーン
	コア
	ガスケット	ノンアスベスト
ボア経
仕様アイコン	仕様アイコンをクリックすると「アイコン説明」をポップアップウインドウで見ることができます。

製品サイズ

呼び径		寸法
inch	mm	L	H	D または A	プラグ	駆動部
1/2	15A	75	135	80
3/4	20A	90	145	100
1	25A	105	170	120
1 1/4	32A	120	180	120
1 1/2	40A	135	195	140
2	50A	160	225	180
