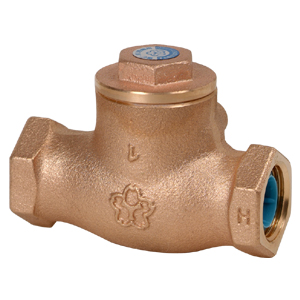

製品詳細：10C-CN
製品概要
 |
製品記号 | 10C-CN | ||
|---|---|---|---|---|
| 製品名 | JV5コアリングバルブ<塩ビ・ポリ粉兼用>鉛カット 青銅10Kねじ込み形スイング逆止め弁 | |||
| 素材 | 青銅 | |||
| 種別 | スイングチェッキ | |||
| 管接続 | ねじ込み | |||
| 呼び圧力 | 10K | |||
| 使用温度範囲 | ||||
| 最大許容圧力 | 40℃以下の静流水，脈動水：1.0MPa | |||
| 認定 | JV5 | |||
| 材質 | 本体 | CAC406 | 備考 | 鉛カット、給水用。 日本水道協会認証登録品。 |
| ふた | CAC406 | |||
| 弁棒 | ||||
| スピンドル | ||||
| ヒンジピン | C3604 | |||
| 弁体 | CAC406 | |||
| シート | ||||
| スクリーン | ||||
| コア | PE | |||
| ガスケット | ||||
| ボア経 | ||||
| 仕様アイコン |
仕様アイコンをクリックすると「アイコン説明」をポップアップウインドウで見ることができます。 |
|||
製品サイズ
| 呼び径 | 寸法 | |||||
|---|---|---|---|---|---|---|
 |
||||||
| inch | mm | L | H | D または A | プラグ | 駆動部 |
| 1/2 | 15A | 79 | 39 | |||
| 3/4 | 20A | 90 | 46.5 | |||
| 1 | 25A | 105 | 53 | |||
| 1 1/4 | 32A | 119 | 63 | |||
| 1 1/2 | 40A | 131 | 72.5 | |||
| 2 | 50A | 153 | 86 | |||
圧力損失ー流量線図（PDF）
| ダウンロード | 備考 |
|---|---|
| 圧力損失表をダウンロード | ※日水協検査証印付は標準品を参考 |
CAD（DXF）
| サイズ | 備考 | 日本語版 | 英語版 |
|---|---|---|---|
| 15 | 10C-HNと共用 | CADをダウンロード | |
| 20 | 10C-HNと共用 | CADをダウンロード | |
| 25 | 10C-HNと共用 | CADをダウンロード | |
| 32 | 10C-HNと共用 | CADをダウンロード | |
| 40 | 10C-HNと共用 | CADをダウンロード | |
| 50 | 10C-HNと共用 | CADをダウンロード |
