製品詳細：B10S
製品概要
 |
製品記号 | B10S | ||
|---|---|---|---|---|

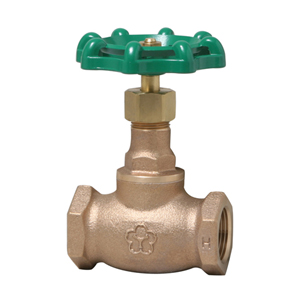

| 製品名 | JIS B 2011青銅10Kねじ込み形玉形弁 | |||
| 素材 | 青銅 | |||
| 種別 | ストップバルブ | |||
| 管接続 | ねじ込み | |||
| 呼び圧力 | 10K | |||
| 使用温度範囲 | ||||
| 最大許容圧力 | -29℃〜120℃：1.4MPa、185℃以下：1.0MPa | |||
| 認定 | JIS B 2011 | |||
| 材質 | 本体 | CAC406 | 備考 | 8AはJIS規格に準じた製品です。蒸気にはダクタイル製品をお勧めします。可燃性及び毒性ガスにはご使用出来ません。 |
| ふた | CAC406 | |||
| 弁棒 | C3531 | |||
| スピンドル | ||||
| ヒンジピン | ||||
| 弁体 | 20A・25A：C3531、32A以上：CAC406 | |||
| シート | ||||
| スクリーン | ||||
| コア | ||||
| ガスケット | ||||
| ボア経 | ||||
| 仕様アイコン |
仕様アイコンをクリックすると「アイコン説明」をポップアップウインドウで見ることができます。 |
|||
製品サイズ
| 呼び径 | 寸法 | |||||
|---|---|---|---|---|---|---|
 |
||||||
| inch | mm | L | H | D または A | プラグ | 駆動部 |
| 1/4 | 8A | 50 | 84 | 55 | ||
| 3/8 | 10A | 55 | 84 | 55 | ||
| 1/2 | 15A | 65 | 88.5 | 63 | ||
| 3/4 | 20A | 80 | 115 | 70 | ||
| 1 | 25A | 90 | 128 | 90 | ||
| 1 1/4 | 32A | 105 | 142 | 100 | ||
| 1 1/2 | 40A | 120 | 156.5 | 110 | ||
| 2 | 50A | 140 | 184 | 125 | ||
圧力損失ー流量線図（PDF）
| ダウンロード | 備考 |
|---|---|
| 圧力損失表をダウンロード | ※15A以上のみ |
CAD（DXF）
| サイズ | 備考 | 日本語版 | 英語版 |
|---|---|---|---|
| 8 | CADをダウンロード | ||
| 10 | CADをダウンロード | ||
| 15 | CADをダウンロード | ||
| 20 | CADをダウンロード | ||
| 25 | CADをダウンロード | ||
| 32 | CADをダウンロード | ||
| 40 | CADをダウンロード | ||
| 50 | CADをダウンロード |
