製品詳細：B10FS

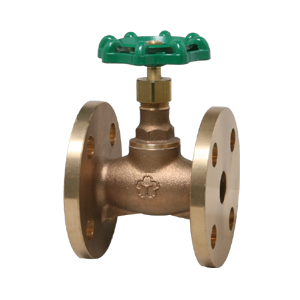

製品概要
 |
製品記号 | B10FS | ||
|---|---|---|---|---|
| 製品名 | 青銅10Kフランジ形玉形弁 | |||
| 素材 | 青銅 | |||
| 種別 | ストップバルブ | |||
| 管接続 | フランジ | |||
| 呼び圧力 | 10K | |||
| 使用温度範囲 | ||||
| 最大許容圧力 | -29℃〜120℃：1.4MPa、185℃以下：1.0MPa | |||
| 認定 | JIS準拠品 | |||
| 材質 | 本体 | CAC406 | 備考 | 蒸気にはダクタイル製品をお勧めします。可燃性及び毒性ガスにはご使用出来ません。 |
| ふた | CAC406 | |||
| 弁棒 | 50A以下：NBY、65・80A：CAC406C | |||
| スピンドル | ||||
| ヒンジピン | ||||
| 弁体 | 50A以下：NBY、65A：CAC406C又はCAC406、80A：CAC406 | |||
| シート | ||||
| スクリーン | ||||
| コア | ||||
| ガスケット | ||||
| ボア経 | ||||
| 仕様アイコン |
仕様アイコンをクリックすると「アイコン説明」をポップアップウインドウで見ることができます。 |
|||
製品サイズ
| 呼び径 | 寸法 | |||||
|---|---|---|---|---|---|---|
 |
||||||
| inch | mm | L | H | D または A | プラグ | 駆動部 |
| 1/2 | 15A | 85 | 88.5 | 63 | ||
| 3/4 | 20A | 95 | 115 | 70 | ||
| 1 | 25A | 110 | 128 | 90 | ||
| 1 1/4 | 32A | 130 | 142 | 100 | ||
| 1 1/2 | 40A | 150 | 157 | 110 | ||
| 2 | 50A | 180 | 184.5 | 125 | ||
| 2 1/2 | 65A | 210 | 252 | 160 | ||
| 3 | 80A | 240 | 284 | 180 | ||
CAD（DXF）
| サイズ | 備考 | 日本語版 | 英語版 |
|---|---|---|---|
| 15 | CADをダウンロード | ||
| 20 | CADをダウンロード | ||
| 25 | CADをダウンロード | ||
| 32 | CADをダウンロード | ||
| 40 | CADをダウンロード | ||
| 50 | CADをダウンロード | ||
| 65 | CADをダウンロード | ||
| 80 | CADをダウンロード |
