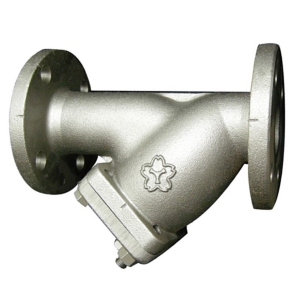

製品詳細：D10YA
製品概要
 |
製品記号 | D10YA | ||
|---|---|---|---|---|
| 製品名 | ダクタイル鋳鉄10Kフランジ形Y形ストレーナ | |||
| 素材 | ダクタイル鋳鉄 | |||
| 種別 | Y形ストレーナ | |||
| 管接続 | フランジ | |||
| 呼び圧力 | 10K | |||
| 使用温度範囲 | ||||
| 最大許容圧力 | 220℃以下の油・蒸気・脈動水：1.2MPa、120℃以下の静流水：1.4MPa | |||
| 認定 | ||||
| 材質 | 本体 | FCD450-10 | 備考 | 標準品のスクリーンは多孔板です。50A：約6.1メッシュ相当、65A〜100A：約8.5メッシュ相当、125A〜150A：約5メッシュ相当 |
| ふた | FCD450-10 | |||
| 弁棒 | ||||
| スピンドル | ||||
| ヒンジピン | ||||
| 弁体 | ||||
| シート | ||||
| スクリーン | SUS304CP | |||
| コア | ||||
| ガスケット | ノンアスベスト | |||
| ボア経 | ||||
| 仕様アイコン |
仕様アイコンをクリックすると「アイコン説明」をポップアップウインドウで見ることができます。 |
|||
製品サイズ
| 呼び径 | 寸法 | |||||
|---|---|---|---|---|---|---|
 |
||||||
| inch | mm | L | H | D または A | プラグ | 駆動部 |
| 2 | 50A | 240 | 150 | Rc3/8 | ||
| 2 1/2 | 65A | 280 | 186.5 | Rc3/8 | ||
| 3 | 80A | 320 | 218.5 | Rc3/8 | ||
| 4 | 100A | 350 | 245 | Rc3/8 | ||
| 5 | 125A | 410 | 294 | Rc3/8 | ||
| 6 | 150A | 470 | 346 | Rc1/2 | ||
圧力損失ー流量線図（PDF）
| ダウンロード | 備考 |
|---|---|
| 圧力損失表をダウンロード | ※圧力損失は100Kpa以内でご使用下さい。特殊メッシュの場合は圧力損失倍率を乗じてください。 |
CAD（DXF）
| サイズ | 備考 | 日本語版 | 英語版 |
|---|---|---|---|
| 50 | CADをダウンロード | ||
| 65 | CADをダウンロード | ||
| 80 | CADをダウンロード | ||
| 100 | CADをダウンロード | ||
| 125 | CADをダウンロード | ||
| 150 | CADをダウンロード |
