製品詳細：D16SY
製品概要
 |
製品記号 | D16SY | ||
|---|---|---|---|---|

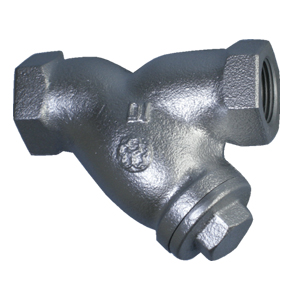

| 製品名 | ダクタイル鋳鉄16Kねじ込み形Y形ストレーナ | |||
| 素材 | ダクタイル鋳鉄 | |||
| 種別 | Y形ストレーナ | |||
| 管接続 | ねじ込み | |||
| 呼び圧力 | 16K | |||
| 使用温度範囲 | ||||
| 最大許容圧力 | 220℃以下の油・蒸気・脈動水：2.0MPa、120℃以下の静流水：2.2MPa | |||
| 認定 | ||||
| 材質 | 本体 | FCD450-10 | 備考 | 標準品のスクリーンは約10メッシュ相当の多孔板です。 |
| ふた | FCD450-10 | |||
| 弁棒 | ||||
| スピンドル | ||||
| ヒンジピン | ||||
| 弁体 | ||||
| シート | ||||
| スクリーン | SUS304 | |||
| コア | ||||
| ガスケット | ノンアスベスト | |||
| ボア経 | ||||
| 仕様アイコン |
仕様アイコンをクリックすると「アイコン説明」をポップアップウインドウで見ることができます。 |
|||
製品サイズ
| 呼び径 | 寸法 | |||||
|---|---|---|---|---|---|---|
 |
||||||
| inch | mm | L | H | D または A | プラグ | 駆動部 |
| 1/2 | 15A | 85 | 60 | |||
| 3/4 | 20A | 100 | 65 | |||
| 1 | 25A | 115 | 75 | |||
| 1 1/4 | 32A | 135 | 90 | |||
| 1 1/2 | 40A | 150 | 100 | |||
| 2 | 50A | 180 | 115 | |||
圧力損失ー流量線図（PDF）
| ダウンロード | 備考 |
|---|---|
| 圧力損失表をダウンロード | ※圧力損失は100Kpa以内でご使用下さい。特殊メッシュの場合は圧力損失倍率を乗じてください。 |
CAD（DXF）
| サイズ | 備考 | 日本語版 | 英語版 |
|---|---|---|---|
| 15 | CADをダウンロード | ||
| 20 | CADをダウンロード | ||
| 25 | CADをダウンロード | ||
| 32 | CADをダウンロード | ||
| 40 | CADをダウンロード | ||
| 50 | CADをダウンロード |
