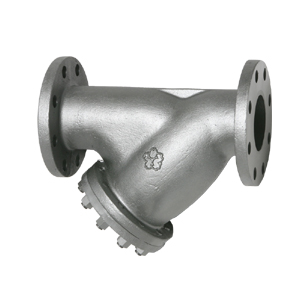

製品詳細：D16Y
製品概要
 |
製品記号 | D16Y | ||
|---|---|---|---|---|
| 製品名 | ダクタイル鋳鉄16Kフランジ形Y形ストレーナ | |||
| 素材 | ダクタイル鋳鉄 | |||
| 種別 | Y形ストレーナ | |||
| 管接続 | フランジ | |||
| 呼び圧力 | 16K | |||
| 使用温度範囲 | ||||
| 最大許容圧力 | 220℃以下の油・蒸気・脈動水：2.0MPa、120℃以下の静流水：2.2MPa | |||
| 認定 | ||||
| 材質 | 本体 | FCD450-10 | 備考 | 40A以下のふたはねじ込み式。標準品のスクリーンは多孔板です。15A〜50A：約10メッシュ相当、65A〜250A：約8.5メッシュ相当。 |
| ふた | FCD450-10 | |||
| 弁棒 | ||||
| スピンドル | ||||
| ヒンジピン | ||||
| 弁体 | ||||
| シート | ||||
| スクリーン | SUS304CP | |||
| コア | ||||
| ガスケット | ノンアスベスト | |||
| ボア経 | ||||
| 仕様アイコン |
仕様アイコンをクリックすると「アイコン説明」をポップアップウインドウで見ることができます。 |
|||
製品サイズ
| 呼び径 | 寸法 | |||||
|---|---|---|---|---|---|---|
 |
||||||
| inch | mm | L | H | D または A | プラグ | 駆動部 |
| 3/4 | 20A | 140 | 66 | |||
| 1 | 25A | 155 | 78.5 | |||
| 1 1/4 | 32A | 180 | 93.5 | |||
| 1 1/2 | 40A | 195 | 106 | |||
| 2 | 50A | 240 | 154 | Rc3／8 | ||
| 2 1/2 | 65A | 280 | 173 | Rc3／8 | ||
| 3 | 80A | 320 | 206 | Rc3／8 | ||
| 4 | 100A | 380 | 251 | Rc3／8 | ||
| 5 | 125A | 440 | 310 | Rc3／8 | ||
| 6 | 150A | 520 | 361 | Rc1／2 | ||
| 8 | 200A | 620 | 465 | Rc3／4 | ||
| 10 | 250A | 760 | 565 | Rc3／4 | ||
圧力損失ー流量線図（PDF）
| ダウンロード | 備考 |
|---|---|
| 圧力損失表をダウンロード | ※圧力損失は100Kpa以内でご使用下さい。特殊メッシュの場合は圧力損失倍率を乗じてください。 |
