製品詳細：LIG

製品概要

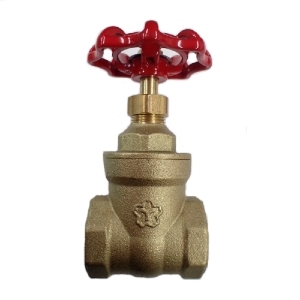

製品写真を拡大してご覧いただけます			製品記号	LIG
			製品名	黄銅125型ねじ込み形内ねじ仕切弁
			素材	黄銅
			種別	ゲートバルブ
			管接続	ねじ込み
			呼び圧力	125型
			使用温度範囲
			最大許容圧力	100℃以下の油・空気・脈動水：0.88MPa、100℃以下の静流水：1.2MPa
			認定
材質	本体	40A以下：C3771B 50A以上：CAC203	備考	弁棒非上昇式。　　　　※蒸気にはご使用できません。
	ふた	C3771B
	弁棒	C3604B
	スピンドル
	ヒンジピン
	弁体	C3771B
	シート
	スクリーン
	コア
	ガスケット
ボア経
仕様アイコン	仕様アイコンをクリックすると「アイコン説明」をポップアップウインドウで見ることができます。

製品サイズ

呼び径		寸法
inch	mm	L	H	D または A	プラグ	駆動部
1/2	15A	42	73	54
3/4	20A	46	83	54
1	25A	50	94	61
1 1/4	32A	58	114	77
1 1/2	40A	61	123	77
2	50A	72	148	83
2 1/2	65A	89	183	105
3	80A	101	212	132
